【導讀】本文分享的是制作太陽能充電器的相關知識點，從DIY這款簡單的太陽能充電器的原材料，到充電器工作原理，再到具體的焊接注意事項等等，全方位詮釋了制作簡版太陽能充電器的電路過程。
一般DIY太陽能USB充電器，所需的主要原材料包含以下內容：

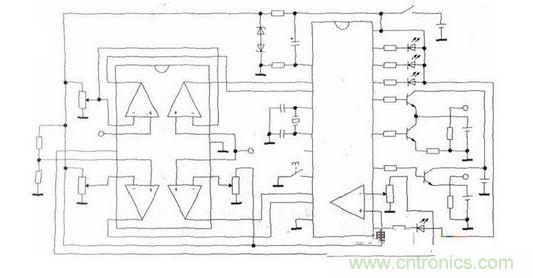

2W、6V的太陽能面板；電路板；線纜、充電器和電池：錫質龠子等．在整個組裝過程中，最先需要對電路板進行處理。這個太陽能充電器（電路見下圖）采用89C2051控制，能實現兩節電池輪流充電，充滿自停。
可以設置放電，放盡自停，兼容鎳氫和鎳鎘電池等功能。
工作原理：
用水銀天關控制整個電路的電源，當充電器反轉時便切斷電源。C1和R2組成單片機的開機復位電路．由LM324和89C 2051內部的模擬比較器組成檢測電路。
智能太陽能充電器運放1檢測電池A的電壓，RP1設置電池A、B的上限電壓，這里設置為1.4V，當電池A充滿時，即超過上限電壓，運放輸出1，反之輸出O。
智能太陽能充電器運放2檢測光照強度，RP2設置允許充電的光照強度，光敏電阻RL和Rl組成分壓電路，當光照強時，光敏電阻阻值小，運放正向輸入端電位高，當正向輸入電位大干反向輸入端電位時，運放輸1，反之則輸出0。
智能太陽能充電器運放3檢測電池B的下限電壓。RP3設置電池B的下限的電壓值。這里設置為1V，運放3和運放4的檢測原理和運放1-樣，不在復述。
89C2051內部的模擬比較器用于檢測系統的電源電壓，如果電源電壓過低時，便使P3.6位置l，使系統停止工作，反之則使P3.6位置0。R13，VD1。VD2組成基準電壓電路，向檢測電路提供基準電壓．VD1是2.4V的穩壓管，但可能電流太小的原因吧，VD1兩端的電壓只有1.7V，所以后來又串入了1只1N4148，提高基準電壓。R6，VT1組成電池B的充電電路．R7、VT2、R11組成電池B的放電電路。R8、VT3組成電池A的充電電路。R3、R4、R5、R9分別是LED-_A 、 LED_B 、LED_B2、LED_P的限流電阻。 LED_A指示電池A的狀態（洼：為了省電，所有的LED平時都是熄滅的，只有按下接鍵后才會有所顯示，并且只顯示4秒）。常亮表示電池滿電，當然陽光充 足，且A電池盒沒有電池時也會常亮；閃爍表示正在充電；熄滅表示電量不足，但并不沒有在充電。LED_B指示電池B的狀態，原理和LED_A一樣，幫不再 復述，LED_B2指示電池B放電狀態，閃爍時表示正在放電，熄滅時表示沒有在放電。LED_P指示電源狀態，常亮表示電力充足，閃爍表示電源電壓過低。
另外，智能太陽能充電器所采用的太陽能電池最高輸出電壓是2.5V，最大電流120mA。假設以最大電流對一節1200mAh的電池充電，至少要10個小時，若要提高充電速度，可采用并聯的方法增加太陽能電池的數量。
本太陽能充電器設計成具放電功能（僅B電池具放電功能）故可兼容鎳氫和鎳鎘電池；由于能檢測上限和下限電壓，故不用擔心電池被過充或過放：由于采用水銀 開關作為系統電源開關，只要不用時把充電器反轉便自動切斷系統電源，當要使用的時候，太陽能電池向上，正好水銀開關導通，又實現了自動開機，令使用更加方 便。
使用說明：
1．把電池裝上電池盒，要放電的電池（如：鎳鎘電池只能放在B電池盒里）。
2．若允許電池B放電，請點按放電鍵。若禁止電池B放電，請長按放電鍍。開機后，系統默認是禁止放電。
3．若不幸出現死機現象，只要把充電器反轉一下，即重新開機即可。
4．若長期不使用充電器，請把所有電池（包括鈕扣電池）都取下，以防發生漏液，損壞充電器。
焊接好線纜之卮就可以將太陽能面板、電池與電路板進行連接，而后再將USB接口焊接至電路板上．這樣整個制作流程初步告～段落，并可以進行充電測試。
對于專業的焊工而言，將電容電阻以及充電器和電路板連接起來耗時僅需幾分鐘，但是對于新手而言，這項工作也是一個考驗。
如果測試后太陽能充電器能夠正常工作，剩下的工作就是如何將配有USB接口的電路板固定在錫盒當中。雖然錫盒比較簡陋，但卻方便。
